东元伺服JSDAP应用于侧孔机

1.设备简介

侧孔机为木工板材打孔设备，主要用于组装板式家具。此设备具有定位精度要求高（0.2mm）、动作速度快、

打孔类型类多、响应要求高等特点，是板式家具生产不可或缺的设备。

2.系统组成

HMI：AH102L                        *1
PLC：AP-240BT-A                    *1
SRO：JSDAP-20A                     *1
            JSMA-SC08A7K           *1
            JSDAP-30A              *1
            JSMA-MB15A7K           *1

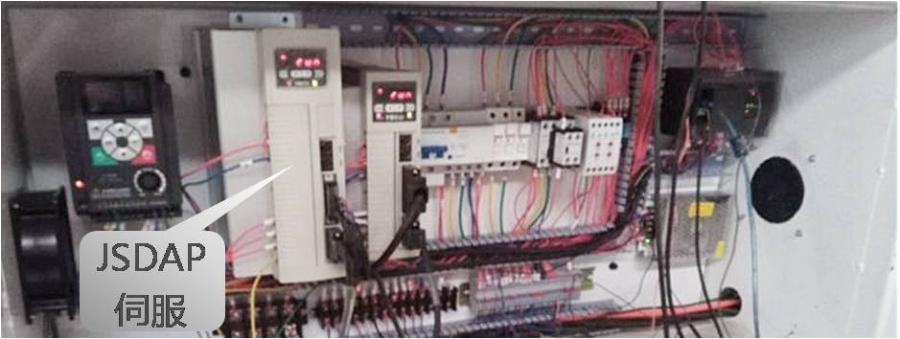

3.系统柜图片

4.工艺说明

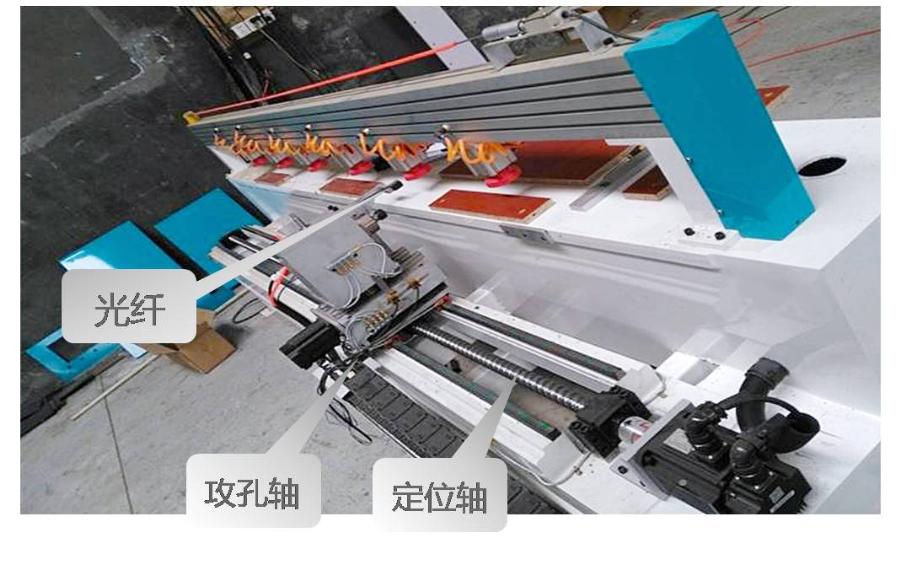

    侧孔机由定位轴和攻孔轴两轴组成。

    普通模式：定位轴在板上扫过，当光电有变化时检测到可能有孔。当检测到上升沿和下降沿后，

计算完孔的宽度后根据设置值判断此孔是否为木板上的孔（有可能是板与板之间的缝，也可能是光

电误感应）。如果判断为真孔，则根据设定打孔方式返回打孔。

    盲孔模式：设定的位置直接打孔。
    盲槽模式：设定的参数拉槽。
    孔型有外孔、内孔、内侧孔、外侧孔、中间孔、两头打中间孔、盲孔、盲槽等多种模式。
