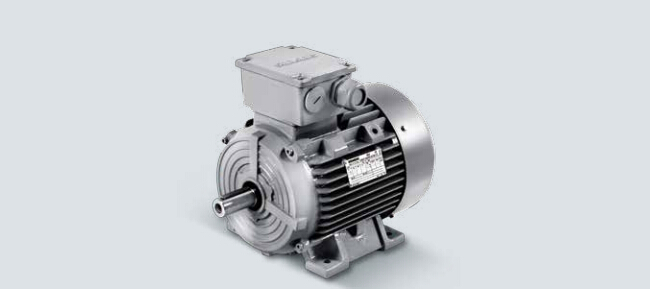

西门子电机1LE0系列总体介绍:

 SIMOTICS 1LE0系列电动机是通用型全封闭自扇冷却式三相异步电动机,其防护等级为IP55,1LE0系列电动机设计生产符合ISO、IEC、GB等相关标准的要求.

1LE0系列电动机适用于连续工作制(S1) 、恒转速或一定速度范围内的变频调速应用.

西门子1LEO系列电动机技术特性:

■机座材料:灰铸铁或铝:

■标准颜色:石头灰(RAL 7030);

■额定功率:0.55KW~315KW(50Hz)

■0.75KW及以上的2、4、6极电动机达到GB18613-2012标准能效等级2或3级,且能满足IEC60034-30标准中的IE2或IE3效率等级(50Hz);

■优化的紧凑型结构;

■标准安装结构类型(符合IEC 60034-7标准规定):IM B3、IM B5、IM B35等)

■所有的电动机设计防护等级为IP55(IEC 60034-5);

■FS)280~355标配再润滑装置,FS’)100~250的作为选项;

■对于FS100~355范围电动机,可选择增强悬臂设计;

■电动机可选PTC或PT100热敏电阻或KTY84-130进行绕组保护;

FS,机座的英文(frame Size)缩写.

■接线盒标准位置处于机座顶端,进线孔处于右侧(从驱动端看),选项中接线盒和进线方向可变化;

■绝缘系统按155(F)温度等级设计,在额定输出和直接供电时按130(B)温度等级使用;

■电动机标准冷却方式为自扇冷却( IEC 60034-6规定的IC411),可提共独立驱动风扇强制冷却;

■FS80~90电动机没有吊环;FS100~355电动机都有2个吊环.

运行环境

■防护等级IP55(IEC 60034-5)

■高度不超过海拔1000m(IEC 60034-1)

■允许的环境温度在-20℃~40℃( IEC 60034-1);

■所允许的相对湿度:

• -20 ºC ≤ T ≤ 20 ºC： 100 %

• 20 ºC < T ≤ 30 ºC： 95 %

• 30 ºC < T ≤ 40 ºC： 55 %

对于更高的环境温度、以及（或者）高于海拔 1000 m 的地点，电动机的额定功率换算系数为 kHT。所允许的功率值（Padm）

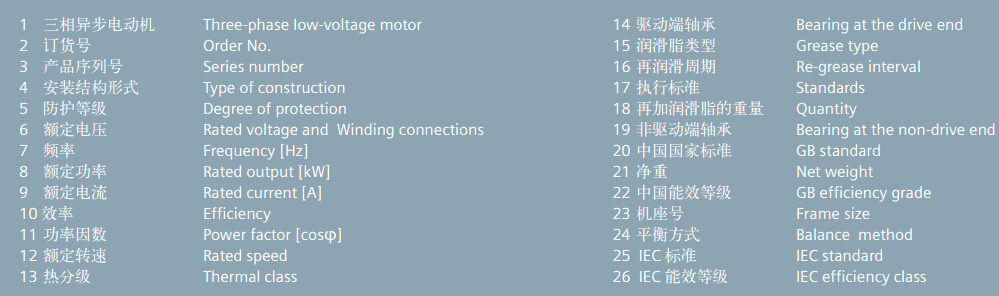

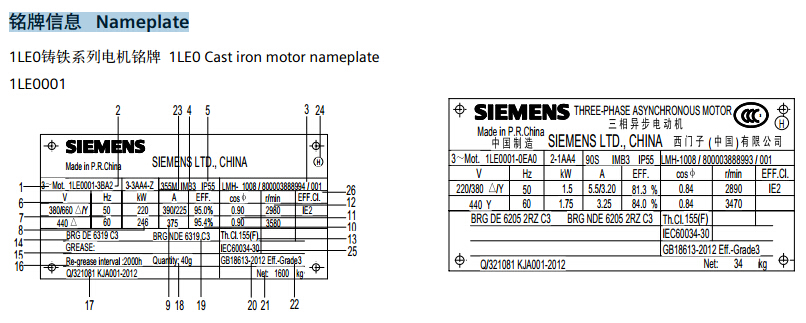

西门子电机1LE0系列铭牌信息

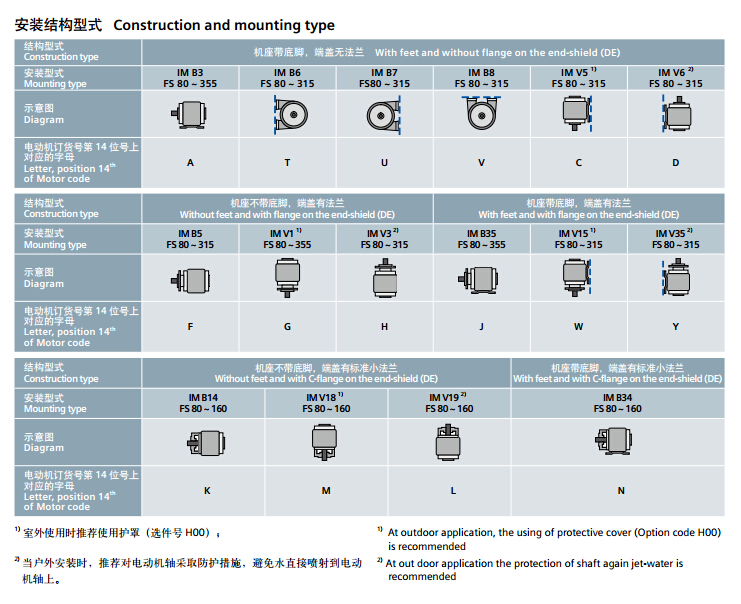

西门子1LE0系列电动机安装结构方式:

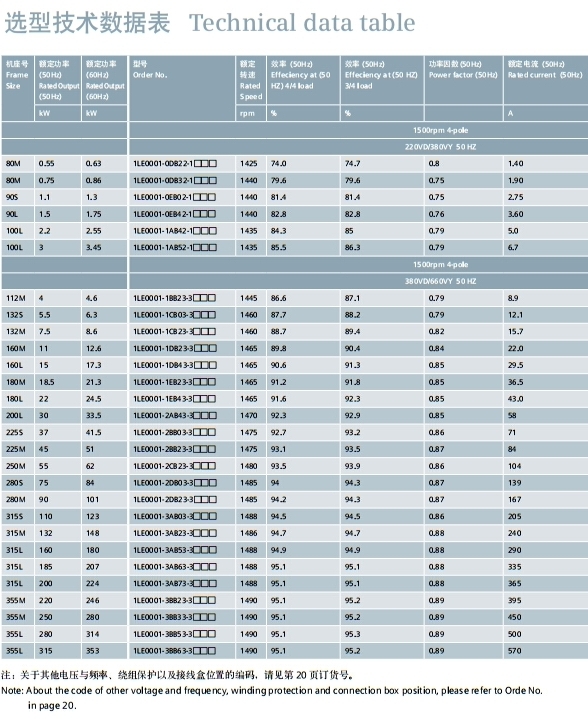

 西门子电机1LE0选型技术数据:

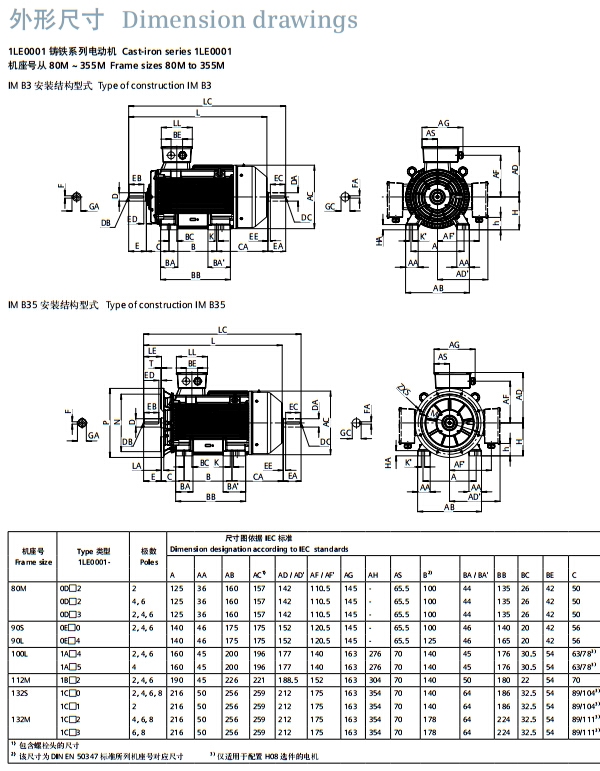

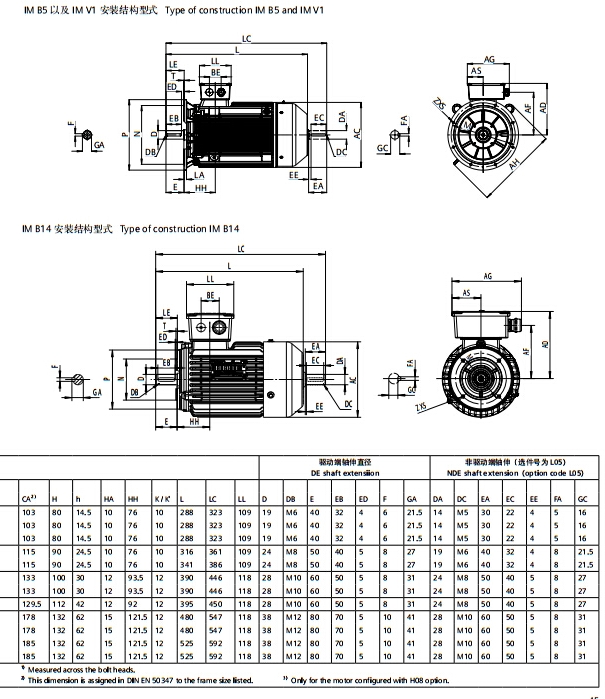

西门子电机1LE0系列外形尺寸:
